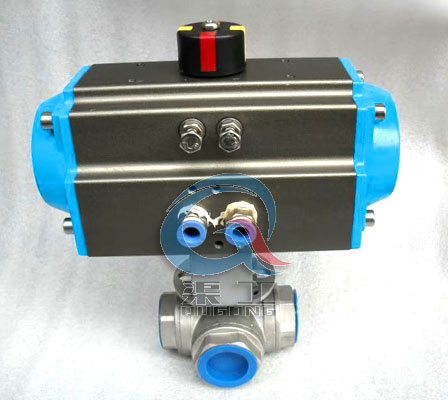

氣動三通內螺紋球閥可分為L(cháng)型氣動內螺紋球閥與T型氣動內螺紋球閥。L型氣動內螺紋球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。
（1）氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 閥體形式 | 三段式分體式閥體 | ||||||
| 連接形式 | 螺紋式、焊接式 | ||||||
| 閥芯形式 | "O"型球形閥芯 | ||||||
| 動作范圍 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | ||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||||||
| 死區 | 帶定位器：小于全行程的±2% | ||||||
| 可調范圍 | 250：1 | ||||||
| 配置執行機構 | GT、AT、ST、SR系列單雙作用氣動執行器 | ||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||
| 執行器型號 | GT、AT、ST、SR系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構、雙作用執行機構 |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

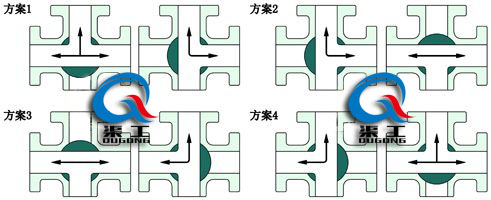

氣動三通球閥分L型和T型，介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換，能使相互垂直的兩個通道連通;氣動三通T型球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
 |
 |
|---|---|
| "T"型氣動三通球閥流向示意圖 | "L"型氣動三通球閥流向示意圖 |
 |
|---|

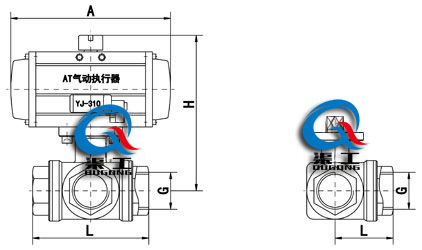

| 氣動三通內螺紋球閥 (外形尺寸圖) |
| 通徑DN | 英寸" | 連接尺寸 | |||
|---|---|---|---|---|---|
| mm | inch (G) | L | L1 | H | A |
| 10 | 3/8 | 60 | 30 | 57 | 110 |
| 15 | 1/2 | 72 | 36 | 68 | 110 |
| 20 | 3/4 | 85 | 42 | 70 | 110 |
| 25 | 1 | 91 | 46 | 80 | 140 |
| 32 | 11/4 | 110 | 55 | 85 | 140 |
| 40 | 11/2 | 122 | 61 | 100 | 180 |
| 50 | 2 | 145 | 72 | 110 | 180 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動三通內螺紋球閥的使用性能、外形結構、安裝尺寸參數、價格，索取
氣動三通內螺紋球閥說明書及產品選型樣本，請聯系我們。
