內螺紋氣動球閥

內螺紋氣動球閥 概述

內螺紋氣動球閥Q611及氣動焊接球閥Q661分為整體式、兩片式及三片式。閥體鑄造采用引進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖擊?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋氣動球閥及氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

內螺紋氣動球閥 主要設計標準

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

內螺紋氣動球閥 主要技術參數及性能

公稱通徑DN(mm) 10～100 執行器型號 GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa 供氣壓力 0.4～0.7MPa
閥體形式 三片式精鑄閥體、二片是精鑄閥體 氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
連接形式 螺紋式、焊接式 環境溫度 -30～+70℃
閥芯形式 "O"型球形閥芯 作用形式 單作用執行機構、雙作用執行機構
密封填料 PTFE、柔性石墨 可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性 近似快開型

采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。


動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差 帶定位器：小于全行程的±2%
死區 帶定位器：小于全行程的2%
可調范圍 250：1
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

內螺紋氣動球閥 主要零件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

內螺紋氣動球閥 主要性能規范

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
密封試驗 1.1 1.76 2.75 4.4 7.04
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

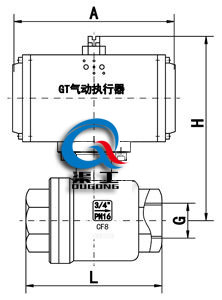

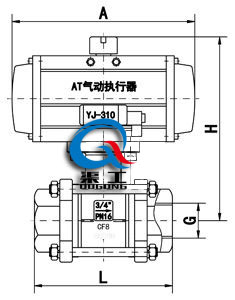

內螺紋氣動球閥 外形圖

內螺紋氣動球閥 (三片式) 內螺紋氣動球閥 (二片式)
內螺紋氣動球閥 (三片式) 內螺紋氣動球閥 (二片式)

內螺紋氣動球閥 安裝連接尺寸

通徑DN 英寸" 連接尺寸
mm inch L(mm) H 管螺紋G A 重量(Kg)
10 3/8 60 57 3/8″ 110 0.34
15 1/2 75 68 1/2″ 110 0.47
20 3/4 80 70 3/4″ 110 0.68
25 1 90 80 1″ 140 1.2
32 11/4 110 85 11/4″ 140 1.9
40 11/2 125 100 11/2″ 180 2.7
50 2 144 110 2″ 180 3.9
65 21/2 186 130 21/2″ 200 7.1
80 3 206 150 3″ 250 11.5
100 4 240 170 4″ 250 20.5

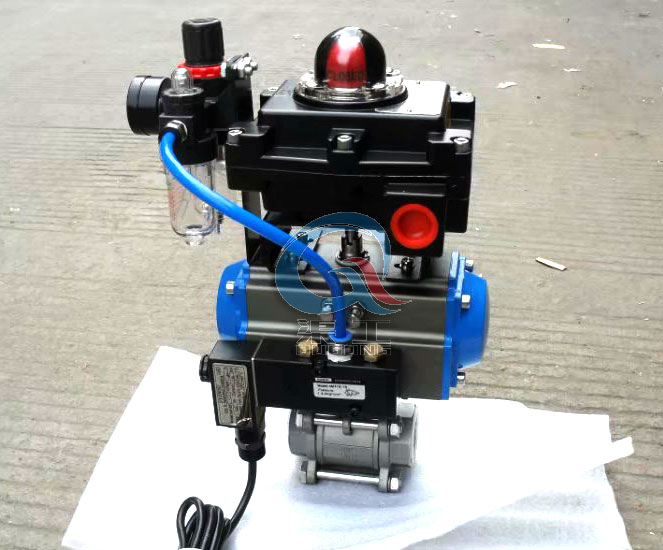

內螺紋氣動球閥 實物圖

內螺紋氣動球閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多內螺紋氣動球閥的使用性能、外形結構、安裝尺寸參數、價格，索取 內螺紋氣動球閥說明書及產品選型樣本，請聯系我們。
