ZSQ氣動活塞式切斷閥

氣動活塞式切斷閥 概述

渠工品牌ZSQ氣動活塞式切斷閥是屬于氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力(0.4~0.6MPa)時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使氣動快速切斷閥控制更加方便、簡捷。氣動活塞式切斷閥具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。氣動活塞式切斷閥主要應用于石油、化工、冶金、電力、輕紡等工業部門的經營過程自動控制與遠程控制系統中。

ZSQ氣動活塞式切斷閥 主要技術參數

公稱通徑 mm 20 25 32 40 50 65 80 100
額定流量系數Kv 7 11 20 30 48 75 120 190
額定行程 mm 8 12 20 25
氣缸直徑 mm 75 100 150
允許泄
露量		 硬密封 單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
軟密封 VI 級
允許壓差MPa ≤ 公稱壓力
信號壓力KPa 0 或 400 ～ 600
閥蓋形式 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 單座、套筒、雙座型閥芯
流量特性 快開特性

ZSQ氣動活塞式切斷閥 執行器技術參數

執行器型號 ZSD活塞式執行機構
活塞直徑 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面積 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
進氣孔螺紋 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大輸出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作壓力 500KPa
作用形式 氣— 關式或氣— 開式
可配附件 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

ZSQ氣動活塞式切斷閥 主要零件材料

零件名稱 零件材料
閥體、閥蓋 HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體 ZG230-450
活塞 ZAlSi12
填料 聚四氟乙烯，柔性石墨
閥芯軟質密封件 增強聚四氟乙烯

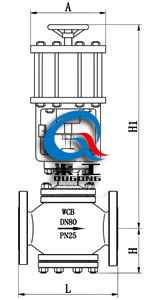

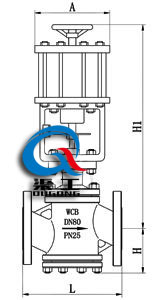

ZSQ氣動活塞式切斷閥 外形圖

ZSQ氣動活塞式切斷閥國標 ZSQ氣動活塞式切斷閥日標
ZSQ氣動活塞式切斷閥 (國標) ZSQ氣動活塞式切斷閥 (日標)

ZSQ氣動活塞式切斷閥 安裝連接尺寸

公稱通經 20 25 32 40 50 65 80 100
A 196 232 308
L PN16 150 160 180 200 230 290 310 350
H 340 345 370 380 390 475 490 500
H1 53 58 70 75 83 93 100 110
重量 標準型 10 12 15 18 23 35 45 60

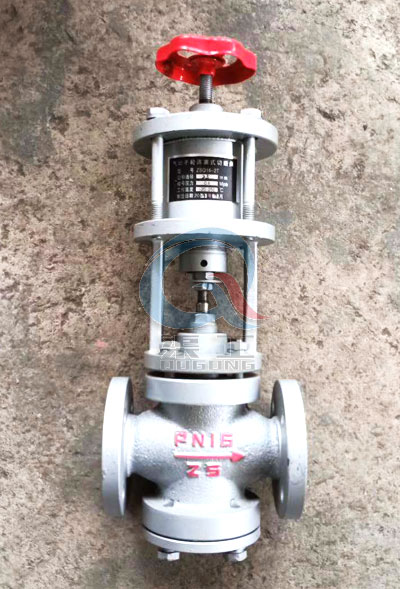

ZSQ氣動活塞式切斷閥 實物圖

ZSQ氣動活塞式切斷閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZSQ氣動活塞式切斷閥的使用性能、外形結構、安裝尺寸參數、價格，索取 ZSQ氣動活塞式切斷閥說明書及產品選型樣本，請聯系我們。
